รายละเอียดสินค้า:
|
| การตรวจสอบวิดีโอขาออก:: | ที่ให้ไว้ | ประเภทการตลาด:: | สินค้ายอดนิยม 2022 |
|---|---|---|---|
| การรับประกันส่วนประกอบหลัก:: | 1 ปี | สภาพ:: | ใหม่ |
| อัตราการไหลของของเหลว:: | 1-3m/s | ขนาด (L * W * H):: | การปรับแต่ง |
| เสร็จสิ้นพื้นผิว:: | 0.28-0.4um | คุณสมบัติ:: | การถ่ายเทความร้อนสูง |
| เน้น: | เครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่ 0.1T / H,เครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่ 0.8Mpa,ขดลวดแลกเปลี่ยนความร้อนแบบถอดได้ |
||

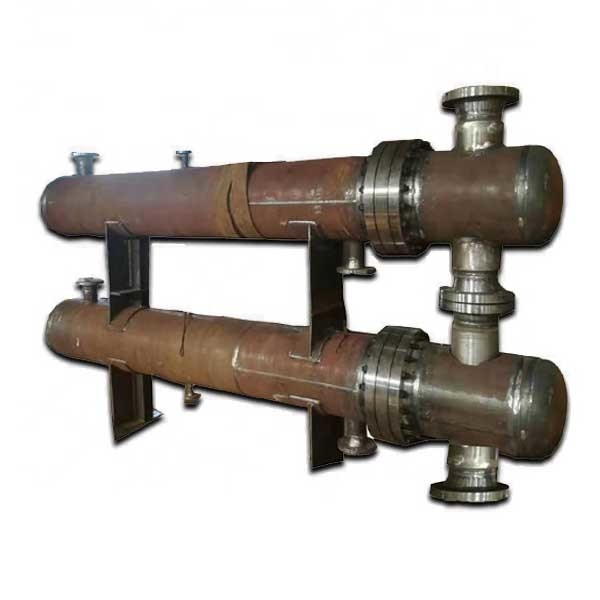

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่ประสิทธิภาพสูงที่ปลอดภัยและถอดออกได้
คำอธิบาย
ตัวแลกเปลี่ยนความร้อนแบบแผ่นสองท่อคือตัวแลกเปลี่ยนความร้อนที่มีแผ่นท่อสองแผ่นที่มีช่องว่างที่แน่นอนที่ปลายด้านหนึ่งของตัวแลกเปลี่ยนความร้อนหรือเทียบเท่ากับแผ่นท่อสองแผ่นที่มีช่องว่างที่แน่นอนในการใช้งานจริง โดยทั่วไปแล้วแผ่นแลกเปลี่ยนความร้อนแบบแผ่นคู่จะใช้ในสองครั้งต่อไปนี้: หนึ่งคือเพื่อป้องกันการผสมของตัวกลางระหว่างท่อและเปลือกข้างโดยสิ้นเชิง ตัวอย่างเช่น สำหรับน้ำด้านเปลือก คลอรีนด้านท่อ หรือคลอไรด์เครื่องแลกเปลี่ยนความร้อน,
พารามิเตอร์
| แผ่นแลกเปลี่ยนความร้อนแบบแผ่นคู่ | |
| ประเภทโปรไฟล์ | เครื่องแลกเปลี่ยนหัว |
| วัสดุ | SS304 หรือ SS316L |
| ความจุ | 0.1T / H-100T / H (กำหนดเอง) |
| แรงกดดันจากงาน | 0.8Mpa (กำหนดเอง) |
| พื้นที่ทำความร้อน/พื้นที่ทำความเย็น | 0.1~20M2 |
| เส้นผ่านศูนย์กลางของท่อ | Φ6/Φ9/Φ12/Φ16/Φ19/Φ25mm |
| ทางเข้าออก | Φ19~ Φ219mm |
การเปรียบเทียบการผลิตเครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่และการผลิตเครื่องแลกเปลี่ยนความร้อนแบบแผ่นเดียว
① ต้นทุนการผลิตที่แตกต่างกัน: เมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยว เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสองท่อจะมีแผ่นท่อด้านนอก 2 แผ่น ช่องระหว่างแผ่นท่อด้านในและด้านนอกทั้งสองแผ่น และท่อแลกเปลี่ยนความร้อนในช่อง
② ข้อต่อการขยายตัวที่แตกต่างกัน: โดยทั่วไปมีการเชื่อมต่อสี่ประเภทระหว่างท่อแลกเปลี่ยนความร้อนและแผ่นท่อ ได้แก่ การเชื่อมกำลัง (การเชื่อมอาร์กอาร์กอนทั่วไป) การขยายความแข็งแรง การเชื่อมกำลังแรง + การขยายตัวของการเกาะ การขยายตัวของความแข็งแรง + การเชื่อมปิดผนึก ความแตกต่างส่วนใหญ่จะสะท้อน ไม่ว่ารูท่อจะถูก slotted หรือไม่ ร่องเชื่อม และความยาวของส่วนต่อขยายของท่อ ฯลฯ การขยายสามารถแบ่งออกเป็นการขยายตัวที่ไม่สม่ำเสมอ (การขยายตัวของลูกกล) การขยายตัวที่สม่ำเสมอ (การขยายตัวแบบไฮดรอลิก การขยายตัวของถุงของเหลว การขยายตัวของยาง , การขยายตัวของการระเบิด เป็นต้น)
การออกแบบเครื่องแลกเปลี่ยนความร้อนแบบแผ่นสองท่อต้องใช้กำลังในการเชื่อม + การขยายตัวของความแข็งแรง และใช้วิธีการขยายท่อไฮโดรลิก
การออกแบบทั่วไปของตัวแลกเปลี่ยนความร้อนแบบแผ่นเดียวต้องใช้แรงเชื่อม + การขยายตัวของแท่ง และสามารถใช้การขยายตัวทางกลหรือการขยายด้วยตนเองได้
