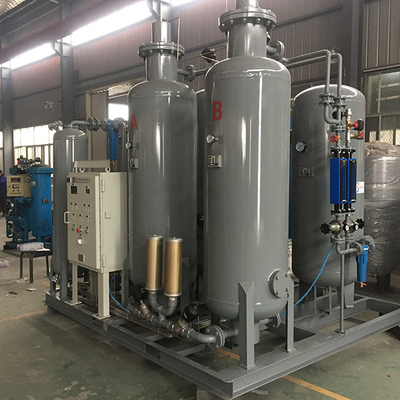

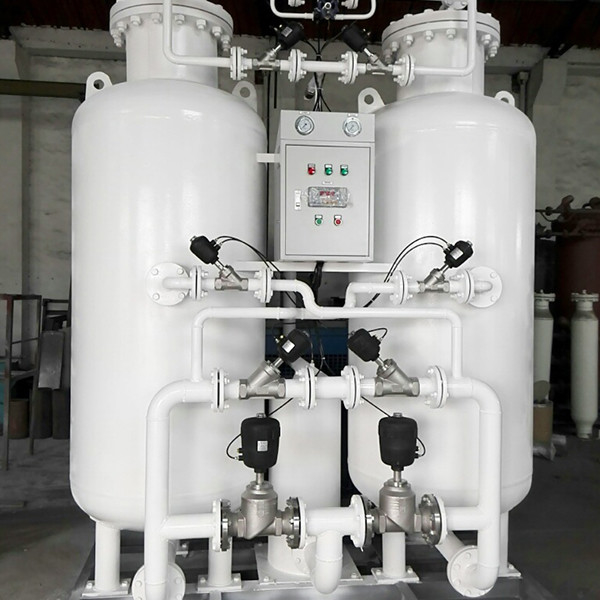

เทคโนโลยี PSA 300nm3/H สำหรับการสร้างออกซิเจน

ราคาเครื่องกำเนิดออกซิเจน PSA โรงงานออกซิเจนทางการแพทย์และอุตสาหกรรม

คำอธิบาย

เครื่องกำเนิดออกซิเจนดูดซับแรงดันสวิงเป็นอุปกรณ์อัตโนมัติสำหรับการแยกออกซิเจนออกจากอากาศโดยใช้ตะแกรงโมเลกุลซีโอไลต์เป็นตัวดูดซับและใช้หลักการดูดซับแรงดันและการคายแรงดันซีโอไลต์เป็นวัสดุดูดซับที่มีรูพรุนชนิดหนึ่งซึ่งประมวลผลโดยกระบวนการพิเศษ พื้นผิวและภายในเต็มไปด้วยตัวดูดซับเม็ดเล็กทรงกลมขนาดเล็กที่มีรูพรุน มีสีเหลืองอ่อน

พารามิเตอร์

องค์ประกอบ:

1. เครื่องอัดอากาศ

เนื่องจากเป็นอุปกรณ์จ่ายพลังงานจากแหล่งอากาศของเครื่องกำเนิดไนโตรเจน PSA โดยทั่วไปแล้วเครื่องอัดอากาศจะถูกเลือก: เครื่องขันสกรู เครื่องหมุนเหวี่ยง เพื่อให้อากาศอัดเพียงพอสำหรับเครื่องกำเนิดไนโตรเจนเพื่อให้แน่ใจว่าเครื่องกำเนิดไนโตรเจนทำงานตามปกติ

2. ถังบัฟเฟอร์

หน้าที่ของถังเก็บคือการบัฟเฟอร์ ทำให้เสถียร และเย็นลงจึงช่วยลดความผันผวนของแรงดันของระบบ ขจัดสิ่งสกปรกจากน้ำมันและน้ำผ่านวาล์วระบายน้ำด้านล่างออกจนสุด เพื่อให้อากาศอัดสามารถไหลผ่านส่วนประกอบฟอกอากาศอัดได้อย่างราบรื่น ทำให้มั่นใจได้ว่าอุปกรณ์ทำงานได้อย่างน่าเชื่อถือและมีเสถียรภาพ

3. เครื่องฟอกอากาศอัด

อากาศอัดจากถังบัฟเฟอร์จะถูกส่งต่อไปยังอุปกรณ์กรองอากาศบริสุทธิ์ก่อนอันดับแรก อากาศอัดจะขจัดน้ำมัน น้ำ และฝุ่นส่วนใหญ่ด้วยเครื่องกำจัดน้ำมันที่มีประสิทธิภาพสูง จากนั้นจึงผ่านเครื่องทำลมแห้งเยือกแข็งเพื่อทำให้เย็นลงและขจัดน้ำออก และตัวกรองละเอียดจะขจัดน้ำมันและฝุ่นและการทำให้บริสุทธิ์อย่างล้ำลึกด้วยตัวกรองละเอียดที่ตามมาตามสภาพการทำงานของระบบ Hande ได้ออกแบบชุดน้ำยาขจัดคราบน้ำมันอัดอากาศเป็นพิเศษเพื่อป้องกันการซึมผ่านของน้ำมันที่เป็นไปได้ และให้การป้องกันที่เพียงพอสำหรับตะแกรงโมเลกุลส่วนประกอบฟอกอากาศที่ออกแบบอย่างเข้มงวดช่วยยืดอายุการใช้งานของตะแกรงโมเลกุลซีโอไลต์ และอากาศบริสุทธิ์ที่บำบัดด้วยส่วนประกอบนี้สามารถใช้เป็นก๊าซในอุปกรณ์ได้

4. รถถังอากาศ

หน้าที่ของถังเก็บอากาศคือการลดการเต้นของการไหลของอากาศและมีบทบาทในการบัฟเฟอร์ดังนั้นจึงลดความผันผวนของแรงดันของระบบ เพื่อให้อากาศอัดสามารถไหลผ่านส่วนประกอบฟอกอากาศอัดได้อย่างราบรื่น เพื่อขจัดสิ่งสกปรกในน้ำมันและน้ำออกให้หมด และลดภาระของอุปกรณ์แยกออกซิเจนและไนโตรเจน PSA ที่ตามมาในเวลาเดียวกัน เมื่อเปลี่ยนหอดูดซับ ยังให้อากาศอัดจำนวนมากสำหรับอุปกรณ์แยกออกซิเจนและไนโตรเจน PSA เพื่อเพิ่มแรงดันอย่างรวดเร็วในระยะเวลาอันสั้น เพื่อให้แรงดันในหอดูดซับเพิ่มขึ้นอย่างรวดเร็ว ความกดดันในการทำงานทำให้มั่นใจได้ว่าอุปกรณ์มีความน่าเชื่อถือและมีเสถียรภาพวิ่ง.

5. เครื่องแยกออกซิเจนและไนโตรเจน

มีหอดูดซับสองแห่งคือ A และ B พร้อมกับตะแกรงโมเลกุลสำหรับเครื่องกำเนิดออกซิเจนเมื่ออากาศอัดที่สะอาดเข้าสู่ปลายทางเข้าของหอคอย A และไหลไปยังปลายทางออกผ่านตะแกรงโมเลกุล ไนโตรเจนจะถูกดูดซับ โดยออกซิเจนของผลิตภัณฑ์จะไหลออกจากปลายทางออกของหอดูดซับหลังจากช่วงเวลาหนึ่ง ตะแกรงโมเลกุลในอาคาร A จะอิ่มตัวด้วยการดูดซับในเวลานี้ หอคอย A จะหยุดการดูดซับโดยอัตโนมัติ และอากาศอัดจะไหลเข้าสู่หอคอย B เพื่อดูดซับไนโตรเจนและผลิตออกซิเจน และสร้างตะแกรงโมเลกุลของหอคอย A ขึ้นใหม่ การสร้างตะแกรงโมเลกุลจะเกิดขึ้นใหม่โดยการปล่อยหอดูดซับไปที่ความดันบรรยากาศอย่างรวดเร็ว เอาไนโตรเจนที่ดูดซับออกหอคอยทั้งสองสลับกันดำเนินการดูดซับและการสร้างใหม่เพื่อให้การแยกออกซิเจนและไนโตรเจนเสร็จสมบูรณ์ และส่งออกออกซิเจนอย่างต่อเนื่องกระบวนการข้างต้นทั้งหมดควบคุมโดยตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC)เมื่อความบริสุทธิ์ของออกซิเจนที่ปลายทางออกถูกกำหนดเป็นค่าที่ตั้งไว้ โปรแกรม PLC จะเปิดวาล์วระบายอากาศอัตโนมัติเพื่อระบายออกซิเจนที่ไม่เหมาะสมโดยอัตโนมัติ ตัดการไหลของออกซิเจนที่ไม่เหมาะสมไปยังจุดแก๊ส และใช้ตัวเก็บเสียงเพื่อลด เสียงรบกวนต่ำกว่า 78dBA เมื่อก๊าซถูกระบายออก

6. ถังผลิตออกซิเจน

ถังบัฟเฟอร์ออกซิเจนใช้เพื่อปรับสมดุลความดันและความบริสุทธิ์ของออกซิเจนที่แยกจากระบบแยกไนโตรเจน-ออกซิเจน เพื่อให้แน่ใจว่ามีการจ่ายออกซิเจนอย่างต่อเนื่องอย่างมีเสถียรภาพในเวลาเดียวกัน หลังจากเปลี่ยนหอดูดซับ มันจะชาร์จส่วนหนึ่งของก๊าซของตัวเองกลับไปที่หอดูดซับ ด้านหนึ่ง มันช่วยให้หอดูดซับเพิ่มแรงดัน และในทางกลับกัน มันยังเล่น บทบาทในการปกป้องชั้นเตียงซึ่งเป็นกระบวนการที่สำคัญมากในการทำงานของอุปกรณ์บทบาทสนับสนุน.
