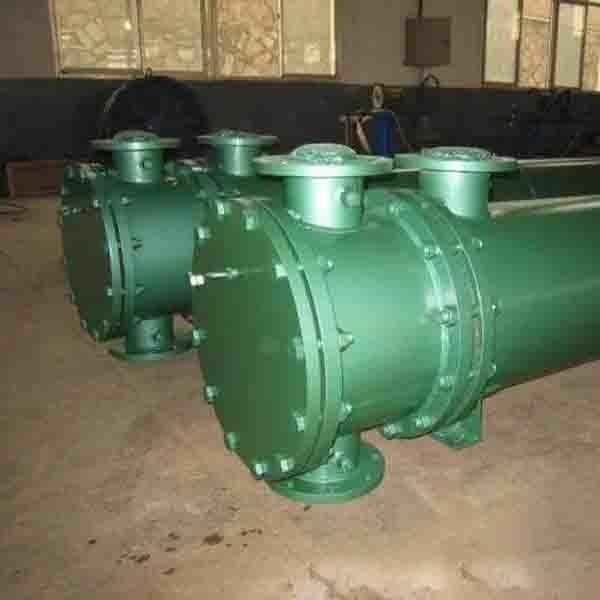

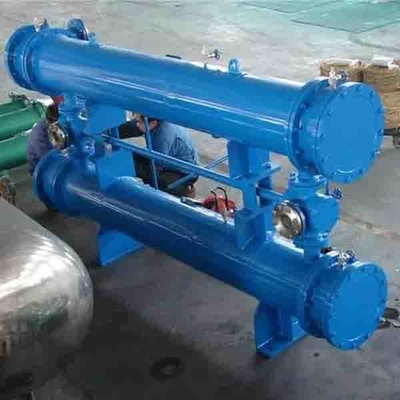

900 องศา Shell Tube Heat Exchanger 50C อลูมิเนียม Chiller

ผู้ผลิตเปลือกและท่อแลกเปลี่ยนความร้อนท่อเหล็กอุตสาหกรรม

คำอธิบาย

ตัวแลกเปลี่ยนความร้อนเปลือกและท่อส่วนใหญ่ประกอบด้วยเปลือก มัดท่อ แผ่นท่อ และหัวปิดผนึกเปลือกเป็นทรงกลมและติดตั้งมัดท่อคู่ขนานหรือท่อเกลียวด้านในปลายทั้งสองของมัดท่อติดอยู่ที่แผ่นท่อในท่อแลกเปลี่ยนความร้อนสำหรับการแลกเปลี่ยนความร้อนในของเหลวทั้งสอง การไหลในท่อ จังหวะเรียกว่าท่อ;หนึ่งไหลออกนอกท่อและจังหวะของมันเรียกว่าด้านเปลือกผนังของมัดท่อเป็นพื้นผิวการถ่ายเทความร้อนประเภทของท่อจะแตกต่างกัน กระบวนการโดยทั่วไปมีสามรุ่นที่มีเส้นผ่านศูนย์กลาง 16 มม. 20 มม. หรือ 25 มม. และความหนาของผนังท่อโดยทั่วไปคือ 1 มม. 1.5 มม. 2 มม. และ 2.5 มม.วัสดุส่วนใหญ่เป็น 304 หรือ 316L

พารามิเตอร์

ข้อได้เปรียบ:

(1) มีทั้งฟังก์ชั่นการแลกเปลี่ยนความร้อนและการเก็บความร้อนส่วนบนของมัดท่อแลกเปลี่ยนความร้อนของเปลือกและตัวแลกเปลี่ยนความร้อนท่อเป็นส่วนเก็บความร้อน ซึ่งเป็นของพื้นที่น้ำร้อนอุณหภูมิเดียวกันปริมาตรเพื่อปรับให้เข้ากับการเปลี่ยนแปลงของปริมาณน้ำอุณหภูมิของน้ำที่จ่ายออกมีเสถียรภาพและการจ่ายน้ำมีความปลอดภัยและเชื่อถือได้

(2) การสูญเสียความต้านทานของน้ำอุ่นผ่านถังมีขนาดเล็กมากเมื่อน้ำเย็นไหลผ่านตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ส่วนตัดขวางของน้ำมีขนาดใหญ่มาก ความเร็วในการไหลน้อยกว่า 0.01m/s และการสูญเสียความต้านทานมีขนาดเล็กมาก โดยทั่วไปเพียง 0.1~0.2m ซึ่ง มีประโยชน์อย่างยิ่งในการรักษาสมดุลแรงดันของการจ่ายน้ำเย็นและน้ำร้อนที่จุดจ่ายน้ำ.

(3) ข้อกำหนดสำหรับสื่อความร้อนไม่เข้มงวดตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อมีความจุความร้อนขนาดใหญ่ และสามารถคำนวณภาระความร้อนตามขนาดของการใช้ความร้อน ซึ่งสามารถลดภาระของหม้อไอน้ำและเครือข่ายท่อลงครึ่งหนึ่ง ช่วยประหยัดการลงทุนในการทำความร้อนได้มาก ระบบการจัดหาขนาดกลางและในขณะเดียวกันก็ให้ความร้อนแก่ถ่านหินการใช้หม้อไอน้ำค่อนข้างสม่ำเสมอซึ่งเอื้อต่อการปรับปรุงประสิทธิภาพเชิงความร้อนของหม้อไอน้ำและยืดอายุการใช้งาน

(4) โครงสร้างง่าย การจัดการสะดวก มันสามารถทนต่อแรงดันน้ำ และเสียงต่ำ
