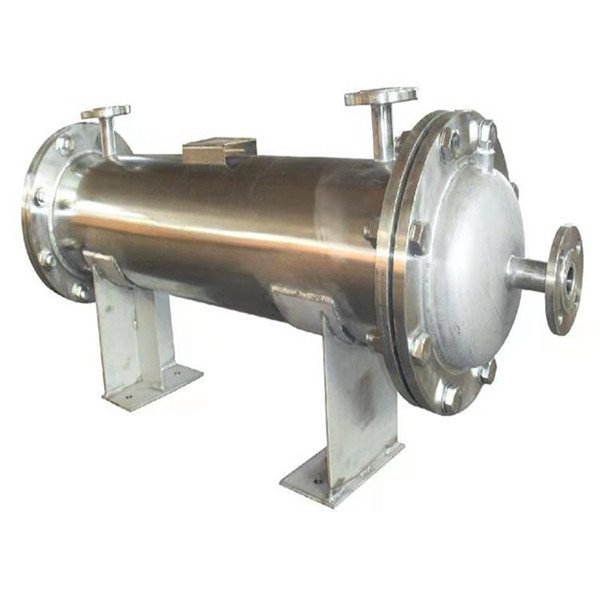

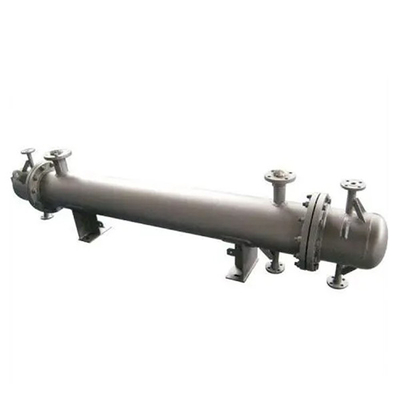

Sus304 ตัวแลกเปลี่ยนความร้อนท่อเชลล์สแตนเลส 2.5MPA 0.4MPA

แรงดันสูง Sus304 สแตนเลสเชลล์และท่อแลกเปลี่ยนความร้อน

คำอธิบาย

เปลือกและท่อแลกเปลี่ยนความร้อนในการแลกเปลี่ยนความร้อนมีของเหลวสองชนิด การไหลในท่อ จังหวะเรียกว่าหลอดหนึ่งไหลออกนอกท่อและจังหวะของมันเรียกว่าด้านเปลือกผนังของมัดท่อเป็นพื้นผิวการถ่ายเทความร้อนเพื่อปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อนของของเหลวที่อยู่นอกท่อ โดยปกติแล้วจะมีการติดตั้งแผ่นกั้นขวางตามขวางจำนวนหนึ่งไว้ในเปลือกแผ่นกั้นไม่เพียงแต่ป้องกันการลัดวงจรของของเหลว เพิ่มความเร็วของของไหล แต่ยังบังคับให้ของไหลข้ามมัดท่อตามเส้นทางที่ระบุหลายครั้ง เพื่อให้ระดับความปั่นป่วนเพิ่มขึ้นอย่างมากแผ่นกั้นที่ใช้กันทั่วไปมีรูปร่างเป็นวงกลมและรูปร่างเป็นแผ่นสองชนิด แบบแรกเป็นของเหลวที่ใช้กันอย่างแพร่หลายในหลอดแต่ละหลอดเรียกว่าหลอดผ่านเปลือกแต่ละอันเรียกว่าเปลือกเพื่อปรับปรุงความเร็วของของไหลในท่อ สามารถกำหนดพาร์ติชั่นที่เหมาะสมในส่วนหัวที่ปลายทั้งสองข้างเพื่อแบ่งท่อทั้งหมดออกเป็นหลายกลุ่มโดยเฉลี่ยด้วยวิธีนี้ ของเหลวอาจไหลผ่านเพียงส่วนหนึ่งของหลอดและกลับไปยังมัดหลายครั้ง เรียกว่า multipipeในทำนองเดียวกัน เพื่อปรับปรุงอัตราการไหลนอกท่อ สามารถติดตั้งแผ่นกั้นตามยาวในเปลือกเพื่อให้ของเหลวไหลผ่านช่องว่างของเปลือกได้หลายครั้ง เรียกว่า multi-shell passในตัวแลกเปลี่ยนความร้อนของท่อ อุณหภูมิของเปลือกและมัดท่อจะแตกต่างกันเนื่องจากอุณหภูมิของของเหลวภายในและภายนอกท่อต่างกัน

พารามิเตอร์

ข้อควรระวัง

การทดสอบไฮดรอลิกของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อมีพอร์ตไอเสียในระหว่างการทดสอบ ตัวแลกเปลี่ยนความร้อนจะต้องเต็มไปด้วยของเหลว และต้องปล่อยก๊าซภายในออกพื้นผิวของเครื่องแลกเปลี่ยนความร้อนควรแห้งสนิทเมื่ออุณหภูมิผนังเครื่องแลกเปลี่ยนความร้อนใกล้เคียงกับอุณหภูมิของเหลว แรงดันจะเพิ่มขึ้นอย่างช้าๆ ตามแรงดันการออกแบบได้รับการยืนยันแล้วว่าไม่มีการรั่วไหลหลังจากรักษาแรงดันไว้ที่แรงดันทดสอบที่กำหนด ในขณะที่ตรวจสอบแรงดันเป็นเวลา 30 นาที จากนั้น 80% ของแรงดันทดสอบเครื่องแลกเปลี่ยนความร้อนไม่เพียงพอระหว่างการตรวจสอบควรรับประกันแรงดันในลักษณะเดียวกัน ไม่ควรใช้แรงดันต่อเนื่องเพื่อรักษาแรงดันทดสอบเท่าเดิมสลักเกลียวต้องไม่กดทับด้วยแรงกด
