รายละเอียดสินค้า:
|
| กำลังประมวลผล:: | เครื่องแลกเปลี่ยนความร้อน | สถานที่โชว์รูม:: | ไม่มี |
|---|---|---|---|
| รายงานการทดสอบเครื่องจักร:: | ที่ให้ไว้ | องค์ประกอบหลัก:: | เรือกดดัน |
| อุตสาหกรรมที่เกี่ยวข้อง:: | โรงงานอาหารและเครื่องดื่มงานก่อสร้าง | ประเภทการตลาด:: | ผลิตภัณฑ์ใหม่ 2022 |
| เงื่อนไข: | ใหม่ | ประเภทการประมวลผล: | แอลกอฮอล์ |
| เน้น: | แผ่นท่อคู่ SS304,แผ่นท่อคู่ 316L,ชุดแลกเปลี่ยน 1400 มม |
||

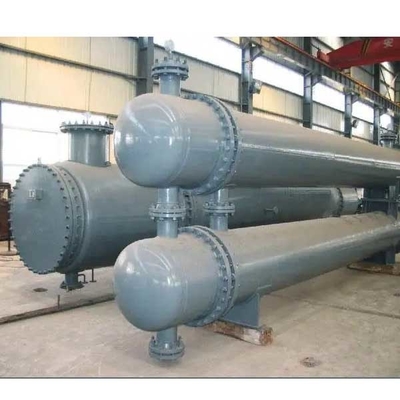

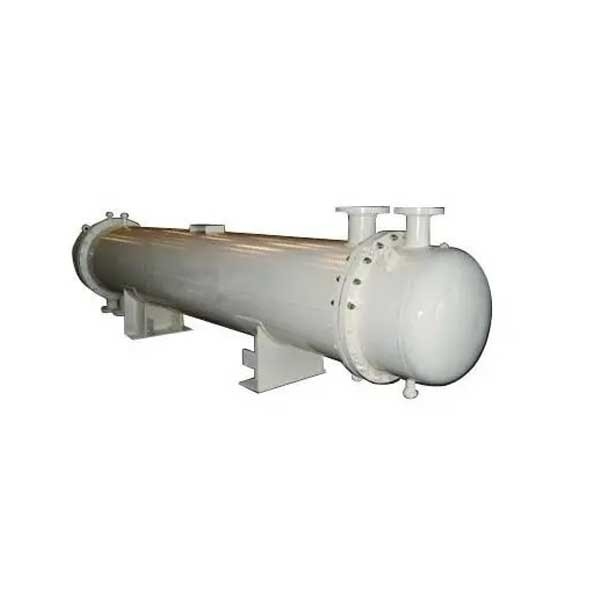

แลกเปลี่ยนความร้อนแผ่นท่อคู่สแตนเลส
คำอธิบาย
เครื่องแลกเปลี่ยนความร้อนแบบท่อคู่เป็นอุปกรณ์ที่ถ่ายเทความร้อนส่วนหนึ่งของของไหลร้อนไปยังของไหลเย็นหรือที่เรียกว่าเครื่องแลกเปลี่ยนความร้อนมันครองตำแหน่งสำคัญในเคมี ปิโตรเลียม พลังงาน อาหาร และการผลิตทางอุตสาหกรรมอื่น ๆ อีกมากมายในการผลิตสารเคมี เครื่องแลกเปลี่ยนความร้อนสามารถใช้เป็นเครื่องทำความร้อน เครื่องทำความเย็น คอนเดนเซอร์ เครื่องระเหยและเครื่องต้มซ้ำ ฯลฯ และมีการใช้กันอย่างแพร่หลาย
พารามิเตอร์
| แบบอย่าง: | VT40 | ความลึกของ undulars(mm): | 3.9 |
| เส้นผ่านศูนย์กลางเทียบเท่า (มม.): | 7.8 | มุมของเส้นผ่านศูนย์กลางรู (มม.): | φ115 |
| ระยะศูนย์กลางรูมุม (มม.): | 1227*257 | ขนาด (มม.): | 1400*425 |
| พื้นที่ไม้วีเนียร์ (㎡): | 0.46 | การปราบปรามความหนา (มม.): | 0.5-0.6 |
| วัสดุแผ่น: | 304 | 0.5 | 0.6 |
| 316L | 0.5 | 0.6 | |
| น้ำหนักกระดาน: | 304 | 2.4 | 2.9 |
| 316L | 2.5 | 2.9 |
คุณสมบัติโครงสร้าง
1. การล้างแบบเต็มรูปแบบคือการออกแบบที่สำคัญของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่เพื่อหลีกเลี่ยงน้ำยาที่เหลือ
2. ตรวจสอบให้แน่ใจว่าวัสดุในลูเมนว่างเปล่าอย่างสมบูรณ์และไม่มีสารตกค้าง ซึ่งสามารถลดและป้องกันการแพร่พันธุ์ของโคโลนีแบบคงที่ได้อย่างมีประสิทธิภาพ และความเสี่ยงต่อการปนเปื้อนของจุลินทรีย์
3. สำหรับลูเมนแบบดูอัลโฟลว์ จำเป็นต้องพิจารณาควบคุมการไหลแบบผสมที่เกิดจากการเชื่อมต่อการล้างข้อมูลระหว่างลูเมนส์ภายในช่วงที่จำกัด
4. เมื่อใช้ร่วมกับวิธีการติดตั้งในสถานที่ อาจเป็นแนวตั้งหรือแนวนอน (ความชัน 5‰)
ทดสอบแรงดัน
(1) หลังจากการขยายความแข็งแรงของแผ่นยางในและท่อแลกเปลี่ยนความร้อน การทดสอบแรงดันน้ำจะดำเนินการที่ด้านเปลือกหลังจากผ่านการทดสอบแรงดันน้ำแล้ว ให้ทำการทดสอบความหนาแน่นของอากาศหลังจากผ่านการตรวจสอบแล้ว ให้ทำการเชื่อมต่อและประกอบแผ่นท่อด้านนอกและท่อแลกเปลี่ยนความร้อน
(2) หลังจากการเชื่อมด้วยความแข็งแรง (การเชื่อมอาร์กอาร์กอน) + การเชื่อมต่อการขยายตัวของแผ่นท่อด้านนอกและท่อแลกเปลี่ยนความร้อนถูกประกอบเข้าด้วยกัน รอยต่อที่เชื่อมจะต้องได้รับการทดสอบการเจาะหลังจากการเชื่อม
(3) การทดสอบแรงดันน้ำดำเนินการในกระบวนการสะสมของเหลวหลังจากการทดสอบมีคุณสมบัติแล้ว ให้ทำการทดสอบความหนาแน่นของอากาศ
(4) การทดสอบการรั่วของแอมโมเนียดำเนินการที่ด้านเปลือก และการทดสอบการรั่วของแอมโมเนียจะดำเนินการที่ช่องระบายของด้านการสะสมของของเหลวเพื่อตรวจสอบรอยต่อระหว่างแผ่นท่อด้านนอกกับท่อแลกเปลี่ยนความร้อน
(5) หลังจากประกอบกล่องท่อเสร็จแล้ว ให้ทำการทดสอบแรงดันและแรงดันน้ำที่ด้านท่อ
