รายละเอียดสินค้า:
|
| โครงสร้าง:: | เครื่องแลกเปลี่ยนความร้อนแผ่น | แรงกดดันการทำงานสูงสุด:: | 3.0 MPa |
|---|---|---|---|
| จุดขายที่สำคัญ:: | ความแม่นยำสูง | การทำงาน:: | พวกเขาสามารถแทนที่และผสมกับแผ่นเดิม |
| การรับรอง:: | ISO9001: 2015 | แรงดันไฟฟ้า:: | 220V/380V |
| แผ่น Theta:: | theta ต่ำและ theta สูง | บริการหลังการขาย:: | การสนับสนุนออนไลน์ |
| เน้น: | 3.0 Mpa ชนิดแผ่นแลกเปลี่ยนความร้อน 380 โวลต์ชนิดแผ่นแลกเปลี่ยนความร้อน คอนเดนเซอร์ชนิดแผ่น 200 มม,380 volts Plate Type Heat Exchanger,200mm plate type condenser |
||
ราคาโรงงาน คุณภาพดี ประสิทธิภาพสูง แผ่นแลกเปลี่ยนความร้อน
คำอธิบาย

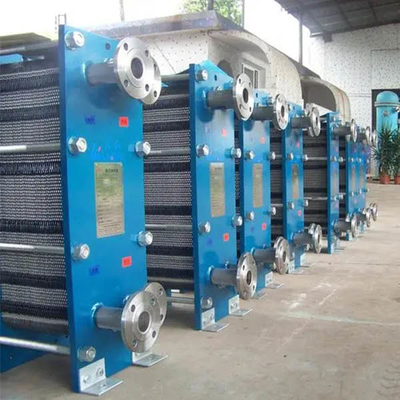

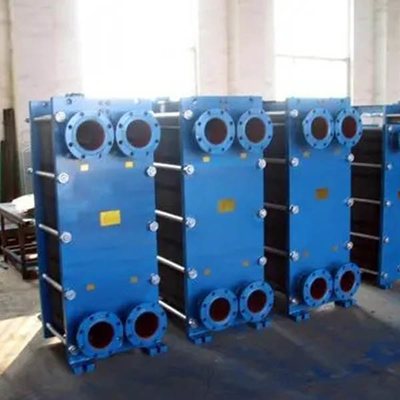

แผ่นแลกเปลี่ยนความร้อนประกอบด้วยแผ่นลูกฟูกถ่ายเทความร้อนและโครง แผ่นถูกหนีบระหว่างแผ่นกดแบบคงที่และแผ่นกดแบบเคลื่อนที่ได้ด้วยสลักเกลียว และช่องทางไหลจำนวนมากถูกสร้างขึ้นในเครื่องแลกเปลี่ยนความร้อน และแผ่นถูกปิดผนึกด้วยยาง มีท่อเชื่อมต่อระหว่างอุปกรณ์และภายนอกบนแผ่นกด
พารามิเตอร์
| รุ่น | ขนาดอินเทอร์เฟซ (มม.) |
การไหลสูงสุด (ลบ.ม./ชม.) |
H (มม.) |
B (มม.) |
E (มม.) |
F (มม.) |
น้ำหนัก (กก.) |
| FHU523-MQ | 32 | 14 | 530 | 185 | 357 | 60 | 96 |
| FHU550A-MQ | 50 | 43 | 630 | 300 | 395 | 124 | 130 |
| FHU550-MQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-MZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-BQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-BZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-MQ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU565S-MZ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU600-MQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU600-MZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU600-BQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU650-BZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU650-MZ | 150 | 380 | 1815 | 610 | 1286 | 290 | 4000 |
| FHU650-BQ | 150 | 380 | 1815 | 610 | 1286 | 290 | 3000 |
| FHU650S-MQ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU650S-MZ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU700-MQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 5500 |
| FHU700-BQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 4000 |
| FHU700S-MQ | 200 | 680 | 1450 | 760 | 728 | 338 | 4000 |
โครงสร้างและหน้าที่ของแผ่นแลกเปลี่ยนความร้อน:
1. ความหนาของแผ่นแรงดันโดยทั่วไปจะถูกกำหนดตามความสามารถในการหนีบของแผ่นเหล็กเคลื่อนที่และแผ่นซีล
2. ก้านนำบน: ยึดติดกับแผ่นกดแบบคงที่และเสาเพื่อรองรับและวางตำแหน่งแผ่น
3. ก้านนำล่าง: มีบทบาทในการวางตำแหน่งแผ่นและสร้างตำแหน่งของแผ่นด้วยก้านนำบน
4. สลักเกลียวหนีบ: จัดเรียงอย่างสม่ำเสมอรอบแผ่นอัดเพื่อหนีบแผ่นระหว่างแผ่นอัดแบบคงที่และแบบเคลื่อนที่ได้
5. แผ่น: องค์ประกอบการถ่ายเทความร้อนโดยทั่วไปทำจากสแตนเลสตามต้องการ หลังจากที่แผ่นถูกบีบอัด ช่องว่างบางอย่างจะถูกสงวนไว้ระหว่างแผ่นเหล่านั้นเพื่อสร้างช่องทางของไหล ตัวกลางแลกเปลี่ยนความร้อนไหลออกและเข้าจากท่อเชื่อมต่อบนแผ่นหนีบและเข้าสู่ช่องทางของไหล (คี่และคู่) ระหว่างแผ่นเพื่อแลกเปลี่ยนความร้อน
6. ปะเก็นซีลช่วยให้มั่นใจได้ถึงช่องทางไหลระหว่างแผ่นและการปิดผนึกของแผ่นไปยังภายนอก วัสดุถูกกำหนดตามตัวกลางแลกเปลี่ยนความร้อน มีซีลสองตัวรอบรูมุมและรูสัญญาณที่เชื่อมต่อกับบรรยากาศเพื่อให้แน่ใจว่าสื่อการทำงานทั้งสองจะไม่ต่อเนื่องกัน
