รายละเอียดสินค้า:
|
| โครงสร้าง:: | แผ่นแลกเปลี่ยนความร้อน | แรงดันใช้งานสูงสุด:: | 3MPA |
|---|---|---|---|
| ช่วงอุณหภูมิในการทำงาน:: | -10℃ - +150℃ | คูลลิ่ง:: | ขั้นตอนเดียวหรือสองขั้นตอน |
| การทำงาน:: | เครื่องทำความร้อนและความเย็น | ความหนาของแผ่น:: | 0.4mm, 0.5mm |
| จุดขายที่สำคัญ:: | ใช้งานง่าย | สภาพ:: | ใหม่ |
| เน้น: | เครื่องแลกเปลี่ยนความร้อนแบบแผ่นแบน 0.4 มม.,เครื่องแลกเปลี่ยนความร้อนแบบแผ่นแบนขนาด 0.5 มม.,เครื่องแลกเปลี่ยนความร้อนด้วยน้ำนมแบบแผ่นแลกเปลี่ยนความร้อน |
||

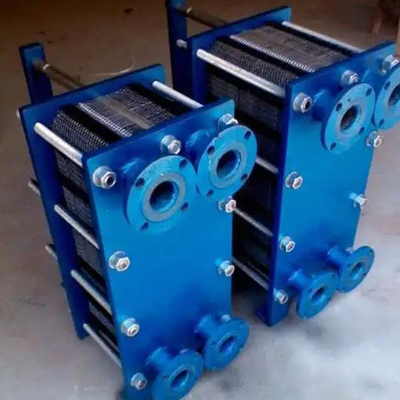

เครื่องแลกเปลี่ยนความร้อนแผ่นสแตนเลสสุขาภิบาลคุณภาพสูงสำหรับการพาสเจอร์ไรส์นม
คำอธิบาย
แผ่นแลกเปลี่ยนความร้อนเป็นเครื่องแลกเปลี่ยนความร้อนชนิดใหม่ที่มีประสิทธิภาพสูงซึ่งประกอบด้วยแผ่นโลหะลูกฟูกหลายชุดช่องสี่เหลี่ยมบาง ๆ ถูกสร้างขึ้นระหว่างแผ่นต่าง ๆ ซึ่งแลกเปลี่ยนความร้อนแผ่นแลกเปลี่ยนความร้อนเป็นอุปกรณ์ที่เหมาะสำหรับการแลกเปลี่ยนความร้อนของเหลว-ของเหลวและของเหลว-ไอ
ข้อมูลจำเพาะ
| หมายเลขสินค้า | ขนาด (ยาว x กว้าง x สูง) (มม.) | วัสดุ (สแตนเลส) | อุณหภูมิในการทำงานสูงสุด (°C) | แรงดันสูงสุด (MPa) | พื้นที่ถ่ายเทความร้อน (M² / PC) | น้ำหนัก (กก./ พีซี) |
| 15250-304 | 1500x2500 (1.0x2) | 304 | 600 | 2 | 7.5 | 60 |
| 15501-304 | 1500x1500 (1.0x2) | 304 | 600 | 2 | 4.5 | 36 |
| 122401-304 | 1200x2400 (1.0x2) | 304 | 600 | 2 | 5.8 | 46 |
| 062001-304 | 600x2000 (1.0x2) | 304 | 600 | 2 | 2.4 | 19 |
| 152501-116 | 1500x2500 (1.0x2) | 316 | 600 | 2 | 7.5 | 60 |
| 151501-116 | 1500x1500 (1.0x2) | 316 | 600 | 2 | 4.5 | 36 |
| 122401-316 | 1200x2400 (1.0x2) | 316 | 600 | 2 | 5.8 | 46 |
| 062001-316 | 600x2000 (1.0x2) | 316 | 600 | 2 | 2.4 | 19 |
| 122401-2205 | 1200x2400 (1.0x2) | 2205 | 600 | 2 | 5.8 | 46 |
| 062001-2205 | 600x2000 (1.0x2) | 2205 | 600 | 2 | 2.4 | 19 |
คุณสมบัติ
ค่าสัมประสิทธิ์การถ่ายเทความร้อนของแผ่นแลกเปลี่ยนความร้อนสูงเนื่องจากแผ่นลูกฟูกที่แตกต่างกันถูกพลิกกลับซึ่งกันและกัน ก่อตัวเป็นช่องทางการไหลที่ซับซ้อน เพื่อให้ของเหลวไหลในการไหลสามมิติที่หมุนได้ในช่องการไหลระหว่างแผ่นลูกฟูก และ สามารถใช้ได้ที่หมายเลข Reynolds ที่ต่ำกว่า (โดยทั่วไป Re=50~200) การไหลแบบปั่นป่วนจะถูกสร้างขึ้นที่ด้านล่าง ดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงสูง ซึ่งโดยทั่วไปถือว่า 3 ถึง 5 เท่าของ shell-and-tube พิมพ์.
แผ่นแลกเปลี่ยนความร้อนมีความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึมขนาดใหญ่และความแตกต่างของอุณหภูมิปลายเล็กน้อยในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ของเหลวทั้งสองจะไหลที่ด้านท่อและด้านข้างของเปลือกตามลำดับโดยทั่วไป การไหลเป็นแบบข้าม และค่าสัมประสิทธิ์การแก้ไขความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึมมีค่าน้อยตัวแลกเปลี่ยนความร้อนแบบเพลทส่วนใหญ่เป็นกระแสร่วมหรือกระแสทวน และค่าสัมประสิทธิ์การแก้ไขมักจะอยู่ที่ประมาณ 0.95นอกจากนี้ การไหลของของไหลเย็นและร้อนในตัวแลกเปลี่ยนความร้อนแบบจานขนานกับพื้นผิวแลกเปลี่ยนความร้อนและไม่มีการไหลด้านข้าง
