รายละเอียดสินค้า:
|
| รายงานการทดสอบเครื่องจักร:: | ไม่สามารถใช้ได้ | โครงสร้าง:: | ตัวแลกเปลี่ยนความร้อนแบบหลอดขดลวดในเปลือกหอย |
|---|---|---|---|
| มิติ (l*w*h):: | หลายทางเลือก | ช่วงอุณหภูมิการทำงาน:: | -50 ~ 150 ℃ |
| ม้วน: | ท่อทองแดงครีบผนังคู่ | การบรรจุหีบห่อ: | พาเลท, เคสไม้อัด |
| การตรวจสอบวิดีโอออกมา:: | ไม่สามารถใช้ได้ | การรับประกันส่วนประกอบหลัก:: | ไม่สามารถใช้ได้ |
| เน้น: | คอนเดนเซอร์ท่อคู่ 150 องศา,คอนเดนเซอร์ท่อคู่ 11.6kw,เครื่องแลกเปลี่ยนความร้อน ISO ชิลเลอร์ |
||

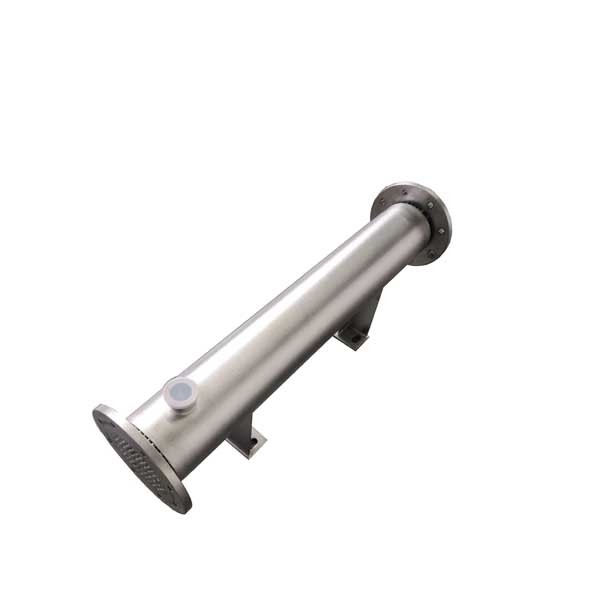

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่ประสิทธิภาพสูง เชื่อถือได้ และปลอดภัย
คำอธิบาย
เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่ส่วนใหญ่เหมาะสำหรับสถานที่ที่ห้ามใช้สื่อด้านเปลือกและด้านท่อผสมกันอย่างเคร่งครัด นอกจากนี้ยังมีความเชื่อว่าเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่สามารถใช้ในโอกาสที่ความแตกต่างของแรงดันสื่อระหว่างด้านท่อและด้านเปลือกมีขนาดใหญ่ และมีการออกแบบสื่อเพื่อเพิ่มเข้าไปในช่องว่างระหว่างแผ่นท่อด้านในและด้านนอกเพื่อลดแรงดันสื่อระหว่างด้านท่อและด้านเปลือก ความแตกต่างของแรงดัน ปัจจุบัน เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่มีข้อได้เปรียบที่ชัดเจนในการป้องกันการไหลข้ามของสื่อในด้านท่อและด้านเปลือก
พารามิเตอร์
| รุ่น | ความจุ | การไหลของน้ำ | ขนาดภายนอกและการติดตั้ง | ฟรีออนออก | ฟรีออนเข้า | น้ำเข้า/ออก | น้ำหนักสุทธิ |
| กิโลวัตต์ | m³/ชม. | A B C D E F G H R L | a1 | a2 | a3 | กก. | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |

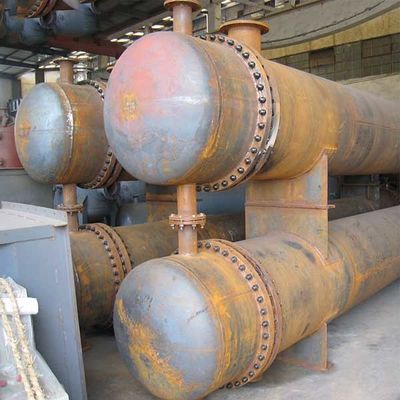

การเปรียบเทียบเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่และเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยว
การใช้งานทั่วไปของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยวคือ นอกเหนือจากการซีลและการรั่วไหลของสลักเกลียวปะเก็นและข้อต่อหน้าแปลนแล้ว ยังมีการรั่วไหลของท่อและรอยร้าวจากการเชื่อมบนแผ่นท่ออีกด้วย การรั่วไหลส่วนใหญ่ของหัวฉีดบนแผ่นท่อของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยวอยู่ที่ส่วนโค้งรับการเชื่อม และก๊าซไม่ถูกปล่อยออกมาอย่างสะอาดและมีตุ่มระหว่างส่วนโค้งรับการเชื่อม เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่มีแผ่นท่อคู่ด้านในและด้านนอก หากรูเปิดแผ่นท่อด้านในรั่ว แผ่นท่อด้านนอกก็จะได้รับการปกป้องด้วย ด้านนอกของช่องว่างที่เกิดขึ้นระหว่างแผ่น ไม่มีสื่อหรือสื่อในช่องว่าง และแรงดันมีขนาดเล็กและสภาพความเครียดดีกว่าเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยว นอกจากนี้ การทดสอบแรงดันของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่ควรดำเนินการผ่านท่อด้านในสองท่อของด้านท่อ ช่องว่างระหว่างแผ่นท่อด้านในและด้านนอกทั้งสองด้านของด้านเปลือกระหว่างแผ่น) การทดสอบแรงดันของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อเดี่ยวควรถูกกด 2~3 ครั้ง (ด้านท่อ ด้านเปลือก หรือด้านท่อ ด้านเปลือก หัวลอยขนาดเล็ก)
