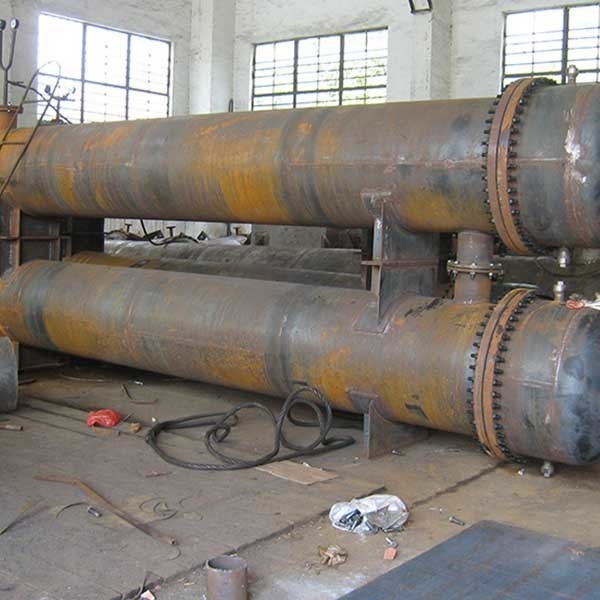

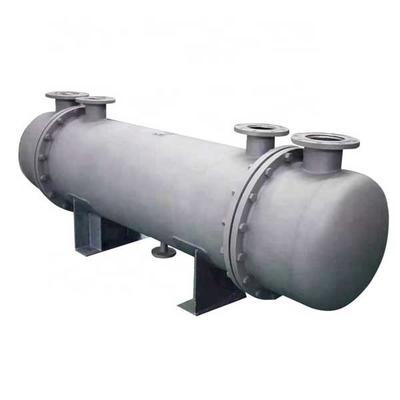

ท่อแลกเปลี่ยนความร้อนท่อคู่ปิโตรเคมีเภสัชศาสตร์

ผู้ผลิตท่อแลกเปลี่ยนความร้อนแผ่นคู่สุขาภิบาล

คำอธิบาย

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสองท่อเป็นโครงสร้างที่ค่อนข้างใหม่ในปัจจุบันมีแผ่นท่ออยู่ที่ปลายท่อแลกเปลี่ยนความร้อน เรียกว่าแผ่นท่อด้านนอก ซึ่งทำหน้าที่เป็นหน้าแปลนอุปกรณ์และเชื่อมต่อกับท่อแลกเปลี่ยนความร้อนและหน้าแปลนกล่องท่อตามลำดับนอกจากนี้ยังมีแผ่นท่อใกล้กับปลายท่อแลกเปลี่ยนความร้อนที่เรียกว่าแผ่นยางในซึ่งเชื่อมต่อกับท่อแลกเปลี่ยนความร้อนและเปลือกด้านข้างตามลำดับมีระยะห่างระหว่างแผ่นท่อด้านนอกกับแผ่นยางใน และเชื่อมต่อกันด้วยข้อต่อสั้นของ Huff เพื่อสร้างช่องแยกที่ไม่อยู่ภายใต้แรงกด

พารามิเตอร์

การจำแนกประเภท

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่มีสองประเภท ได้แก่ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่แบบท่อตรง (ชนิด SS-I) และตัวแลกเปลี่ยนความร้อนแบบแผ่นคู่ชนิด U (ชนิด SS-II)สามารถมีหรือไม่มีฉนวนก็ได้ตามความต้องการของลูกค้าเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคู่แบบท่อตรงใช้อินเทอร์เฟซแบบลดและติดตั้งอย่างรวดเร็ว ซึ่งช่วยหลีกเลี่ยงการกักเก็บของเหลวเคมีที่จุดเชื่อมต่อระหว่างตัวแลกเปลี่ยนความร้อนและท่อส่งก๊าซธรรมชาติออกแบบ.เครื่องแลกเปลี่ยนความร้อนแบบแผ่นคู่รูปตัวยูใช้ท่อแลกเปลี่ยนความร้อนรูปตัวยูและวัสดุถูกปล่อยออกจากจุดต่ำสุดของเปลือกด้านล่างเพื่อหลีกเลี่ยงการกักเก็บของเหลว
