รายละเอียดสินค้า:
|
| รายงานการทดสอบเครื่องจักร:: | ที่ให้ไว้ | ส่วนประกอบหลัก:: | จานและปะเก็น |
|---|---|---|---|
| โครงสร้าง:: | แผ่นแลกเปลี่ยนความร้อน | ขนาด (L * W * H):: | ขึ้นอยู่กับบางรุ่น |
| ช่วงอุณหภูมิในการทำงาน:: | กำหนดเอง | จานทีต้า:: | ทีต้าต่ำและทีต้าสูง |
| คุณสมบัติของสินค้า:: | ประหยัดพลังงาน อายุการใช้งานยาวนาน | คุณสมบัติ: | การถ่ายเทความร้อนสูง |
| แสงสูง: | หม้อไอน้ำแลกเปลี่ยนแผ่น 3.0mpa,หม้อไอน้ำแลกเปลี่ยนความร้อน 200 องศา,แผ่นแลกเปลี่ยนความร้อนแบบปะเก็น |
||

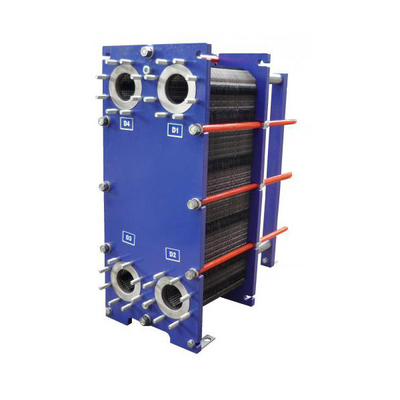

ราคาแลกเปลี่ยนความร้อนแผ่นปะเก็นสแตนเลสอุตสาหกรรม
คำอธิบาย
ความเบี่ยงเบนของความลึกของลอนแผ่นและด้านล่างของแผ่นแลกเปลี่ยนความร้อนน้อยกว่าหรือเท่ากับ ±0.2 มม.ความเบี่ยงเบนสูงสุดของระยะห่างระหว่างเส้นกึ่งกลางของการวางตำแหน่งแผ่นกันสะเทือนและเส้นกึ่งกลางของรูมุมไม่เกิน ±0.3 มม.ความเรียบของพื้นผิวฐานจานในทิศทางใด ๆ น้อยกว่าหรือเท่ากับ 3/1000 มม.อายุการใช้งานของปะเก็นไม่น้อยกว่า 15 ปี ความต้านทานแรงดันตรงตามข้อกำหนดการออกแบบ และอัตราการรั่วซึมเป็นศูนย์เมื่อตัวกลางเป็นน้ำร้อนที่อุณหภูมิ 200 °C20 ℃ ความดัน 1.25 เท่าของแรงดันใช้งาน
พารามิเตอร์
| พบกับพลังม้าของคอมเพรสเซอร์ (HP) | ขนาด (มม.) | อุณหภูมิในการทำงาน | แรงกดดันจากงาน | พื้นผิวแลกเปลี่ยนความร้อน |
| 1HP | 311*111*47 | ﹤200℃ | ﹤3.0MPa | 0.39m2 |
| 2HP | 311*111*67 | ﹤200℃ | ﹤3.0MPa | 0.62m2 |
| 3HP | 311*111*91 | ﹤200℃ | ﹤3.0MPa | 0.90m2 |
| 4HP | 311*111*110 | ﹤200℃ | ﹤3.0MPa | 1.12m2 |
| 5HP | 527*111*71 | ﹤200℃ | ﹤3.0MPa | 1.30m2 |
| 6HP | 527*111*81 | ﹤200℃ | ﹤3.0MPa | 1.51m2 |
| 7HP | 527*111*91 | ﹤200℃ | ﹤3.0MPa | 1.72m2 |
| 8HP | 527*111*100 | ﹤200℃ | ﹤3.0MPa | 1.92m2 |
| 10HP | 527*111*119 | ﹤200℃ | ﹤3.0MPa | 2.34m2 |
| 12HP | 527*111*143 | ﹤200℃ | ﹤3.0MPa | 2.86m2 |
| 15HP | 527*111*172 | ﹤200℃ | ﹤3.0MPa | 3.48m2 |
| 20HP | 617*192*141 | ﹤200℃ | ﹤3.0MPa | 5.04m2 |
| 25HP | 617*192*169 | ﹤200℃ | ﹤3.0MPa | 6.18m2 |
| 30HP | 617*192*203 | ﹤200℃ | ﹤3.0MPa | 7.51m2 |
หลักการ
แผ่นแลกเปลี่ยนความร้อนทำจากแผ่นลูกฟูกหลายแผ่นในช่วงเวลาหนึ่ง ปิดผนึกด้วยปะเก็น และซ้อนทับด้วยกรอบและสกรูอัดรูมุมทั้งสี่ของเพลตและปะเก็นก่อตัวเป็นท่อจ่ายของเหลว และในขณะเดียวกัน ของเหลวที่เย็นและร้อนก็ถูกแยกออกจากกันอย่างสมเหตุสมผล เพื่อให้ไหลในช่องทางการไหลทั้งสองด้านของแต่ละเพลต และดำเนินการแลกเปลี่ยนความร้อน ผ่านจาน
