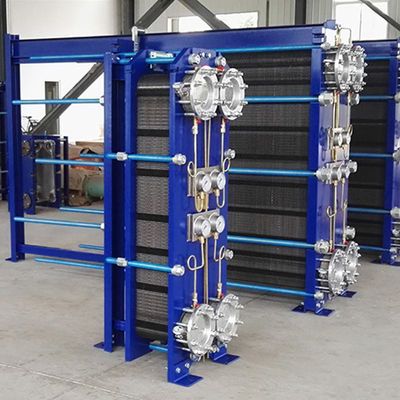

เครื่องแลกเปลี่ยนความร้อนชนิดแผ่น 316L 30 บาร์ SS304 เครื่องระเหย

ราคาถูกขายร้อนสแตนเลสอลูมิเนียมประสานประเภทแผ่นแลกเปลี่ยนความร้อนอุตสาหกรรม

คำอธิบาย

แผ่นแลกเปลี่ยนความร้อนประกอบด้วยกลุ่มของแผ่นโลหะลูกฟูกที่แขวนอยู่บนลำแสงด้านบนและจัดตำแหน่งโดยแกนนำด้านล่างสลักเกลียวที่อยู่รอบแผ่นบีบอัดจะยึดเพลตเหล่านี้ระหว่างเพลตแรงดันคงที่กับเพลตที่เคลื่อนที่ได้บนเฟรมมีรูมุมสี่รูที่มุมของแต่ละแผ่นเพื่อเป็นแนวทางในการถ่ายเทความร้อนเข้าและออกมีการติดตั้งปะเก็นการปิดผนึกระหว่างแผ่นที่อยู่ติดกันเพื่อปิดผนึกช่องของเหลว เพื่อให้ของเหลวร้อนและเย็นไหลผ่านแผ่นอื่นๆ ทุกแผ่นเพื่อสร้างการแลกเปลี่ยนความร้อนอัตราการไหล คุณสมบัติทางกายภาพ แรงดันตกคร่อม และความแตกต่างของอุณหภูมิของของไหลเป็นตัวกำหนดจำนวนและขนาดของเพลต

พารามิเตอร์

คุณสมบัติการออกแบบ

1. แผ่นแลกเปลี่ยนความร้อนมีประสิทธิภาพและประหยัดพลังงาน: ค่าสัมประสิทธิ์การถ่ายเทความร้อนอยู่ที่ 3000~4500kcal/m·°C·h ซึ่งสูงกว่าตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ 3~5 เท่า

2. โครงสร้างที่กะทัดรัด: จัดเรียงเพลตของแผ่นแลกเปลี่ยนความร้อนอย่างใกล้ชิดเมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนประเภทอื่น เครื่องแลกเปลี่ยนความร้อนแบบจานใช้พื้นที่และพื้นที่น้อยกว่า และเครื่องแลกเปลี่ยนความร้อนแบบจานที่มีพื้นที่แลกเปลี่ยนความร้อนเท่ากันมีเพียงท่อ 1/5 ของตัวแลกเปลี่ยนความร้อนเปลือกเท่านั้น

3. ทำความสะอาดง่ายและถอดแยกชิ้นส่วนได้ง่าย: แผ่นแลกเปลี่ยนความร้อนถูกยึดด้วยสลักเกลียว จึงง่ายต่อการถอดและทำความสะอาด และสามารถเปิดเพื่อทำความสะอาดได้ทุกเมื่อ

4. อายุการใช้งานยาวนาน: แผ่นแลกเปลี่ยนความร้อนถูกกดด้วยแผ่นสแตนเลสหรือโลหะผสมไททาเนียมซึ่งทนทานต่อสารกัดกร่อนต่างๆ

5. การปรับตัวที่แข็งแกร่ง: แผ่นแลกเปลี่ยนความร้อนแบบแผ่นเป็นส่วนประกอบที่เป็นอิสระ และสามารถเพิ่มหรือลดกระบวนการได้ตามความต้องการ ในรูปแบบต่างๆสามารถใช้กับข้อกำหนดของกระบวนการต่างๆ ได้

6. ไม่มีการรั่วไหลของของเหลว ร่องปิดผนึกของแผ่นแลกเปลี่ยนความร้อนมีช่องการรั่วไหลของของเหลว และสื่อต่าง ๆ จะไม่เชื่อมต่อกันแม้ว่าจะมีการรั่วไหล สื่อจะถูกปล่อยออกสู่ภายนอกเสมอ
