รายละเอียดสินค้า:
|
| รายงานการทดสอบเครื่องจักร:: | ที่ให้ไว้ | ส่วนประกอบหลัก:: | แผ่นสแตนเลส |
|---|---|---|---|
| โครงสร้าง:: | เครื่องแลกเปลี่ยนความร้อนแบบท่อ | การรับประกัน:: | 1 ปี |
| จุดขายที่สำคัญ:: | ความแม่นยำสูง | วัสดุ:: | เหล็กกล้าไร้สนิม 304/316L |
| ขนาด: | ปรับแต่งได้ | แอปพลิเคชัน: | การถ่ายเทความร้อน |
| แสงสูง: | 30 บาร์ชนิดแผ่นแลกเปลี่ยนความร้อน,ทองแดงประสานชนิดแผ่นแลกเปลี่ยนความร้อน,นิกเกิลประสานหม้อน้ำแผ่นแลกเปลี่ยนความร้อน |
||

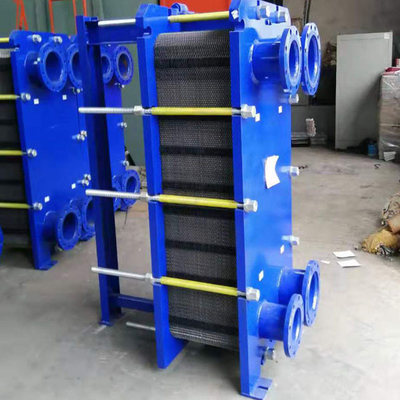

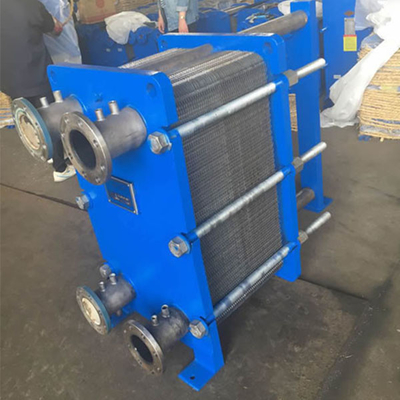

แผ่นแลกเปลี่ยนความร้อนสแตนเลสสามารถปรับแต่งได้
คำอธิบาย
แผ่นลูกฟูกของแผ่นแลกเปลี่ยนความร้อนทำให้เกิดความปั่นป่วนของของไหลและรองรับเพลตต่อแรงดันที่แตกต่างกันแผ่นเฟรมและแผ่นกดถูกแขวนไว้ที่แกนลูกปืนส่วนบน โดยวางตำแหน่งโดยแกนนำด้านล่าง และทั้งคู่จะจับจ้องอยู่ที่เสาค้ำการเชื่อมต่ออยู่ในโครงเพลต หรือหากมีของเหลวหนึ่งหรือทั้งสองไหลผ่านภายในอุปกรณ์หลายครั้ง ในเฟรมและเพลตแรงดัน
พารามิเตอร์
| ประสานทองแดง | ประสานนิกเกิล | ||
| วัสดุแผ่น | A1SI304/316L | วัสดุแผ่น | A1SI304/316L |
| วัสดุอินเทอร์เฟซ | AISI304 | วัสดุอินเทอร์เฟซ | AISI304 |
| วัสดุประสาน | ทองแดง | วัสดุประสาน | นิกเกิล |
| อุณหภูมิการออกแบบสูงสุด | 200°C | อุณหภูมิการออกแบบสูงสุด | 200°C |
| อุณหภูมิการออกแบบขั้นต่ำ | -160°C | อุณหภูมิการออกแบบขั้นต่ำ | -160°C |
| แรงกดดันในการออกแบบสูงสุด | 30/45 บาร์ | แรงกดดันในการออกแบบสูงสุด | 10/15 บาร์ |
คุณสมบัติ
⒈ พารามิเตอร์ควบคุมสำหรับแผ่นแลกเปลี่ยนความร้อน ได้แก่ วัสดุแลกเปลี่ยนความร้อน แรงดันใช้งาน อุณหภูมิการออกแบบ ฯลฯ
⒉ เมื่อเลือกเครื่องแลกเปลี่ยนความร้อน พยายามทำให้ด้านที่มีค่าสัมประสิทธิ์การถ่ายเทความร้อนน้อยกว่าได้อัตราการไหลที่มาก และพยายามทำให้ค่าสัมประสิทธิ์การถ่ายเทความร้อนทั้งสองด้านของพื้นผิวแลกเปลี่ยนความร้อนของของไหลเท่ากันหรือใกล้เคียงกันเพื่อปรับปรุงการถ่ายเทความร้อน ค่าสัมประสิทธิ์อุณหภูมิของของไหลที่ทำความร้อนด้วยตัวแลกเปลี่ยนความร้อนควรต่ำกว่าอุณหภูมิอิ่มตัวที่แรงดันทางออกของเครื่องแลกเปลี่ยนความร้อน 10°C และควรต่ำกว่าอุณหภูมิการทำงานของปั๊มน้ำที่ใช้สำหรับน้ำสำรอง
⒊ ของเหลวที่มีตะกอนและสิ่งสกปรกควรเข้าสู่ตัวแลกเปลี่ยนความร้อนหลังจากกรองแล้ว
⒋ เมื่อเลือกแผ่นแลกเปลี่ยนความร้อน ความเร็วการไหลที่ส่วนต่อประสานของของไหลที่ด้านข้างซึ่งความแตกต่างของอุณหภูมิน้อยไม่ควรมากเกินไป และควรจะสามารถตอบสนองความต้องการของแรงดันตกได้
⒌ สำหรับกรณีของอัตราการไหลขนาดใหญ่และแรงดันตกคร่อมที่ยอมให้มีขนาดเล็ก ควรเลือกชนิดแผ่นที่มีความต้านทานต่ำในทางกลับกัน ควรเลือกชนิดแผ่นที่มีความต้านทานสูง
⒍ ชนิดของการเชื่อมแบบถอดได้หรือแบบไฟฟ้าจะถูกเลือกตามความดันและอุณหภูมิของของไหล
7. ไม่แนะนำให้เลือกแผ่นที่มีพื้นที่แผ่นไม้อัดที่เล็กเกินไป เพื่อหลีกเลี่ยงแผ่นมากเกินไป ความเร็วการไหลระหว่างแผ่นมีขนาดเล็กเกินไป และค่าสัมประสิทธิ์การถ่ายเทความร้อนจะลดลง
⒏ สื่อแลกเปลี่ยนความร้อนของแผ่นแลกเปลี่ยนความร้อนไม่ควรเป็นไอน้ำ
